Mỏ than Na Dương, tỉnh Lạng Sơn được cung cấp bởi hai nguồn điện 35KV, tương ứng có 2 trạm máy biến áp 35KV/6KV. Tủ cấp điện cho các phụ tải trong nhà máy qua nhiều lần sửa chữa, cải tạo các máy cắt và hệ thống điều khiển không đồng nhất. Qua nhiều lần nâng cấp sửa chữa, hệ thống bảo vệ các lộ đang được cài đặt, vận hành thủ công.

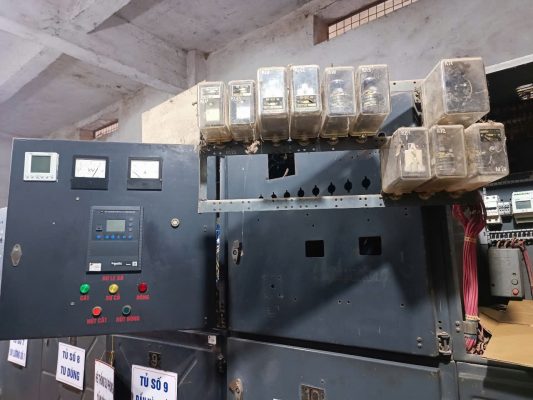

Một số tủ điện còn hệ thống bảo vệ dùng rơ le cơ từ tập niên 60 của thế kỷ trước
Trước thực tế đó, Công ty TNHH Tự động hóa Thái Nguyên (Thainguyen Automation) đã thực hiện: Hệ thống điều khiển – Giám sát trạm điện cấp điện cho mỏ than Na Dương. Các quá trình điều khiển đóng/cắt các phụ tải, cài đặt chế độ bảo vệ, giám sát trạng thái, … đều được thực hiện trên màn hình điều khiển trung tâm của nhà máy. Tại màn hình chính, người vận hàn có thể theo dõi trạng thái dòng, áp, đóng, cắt của các phụ tải.

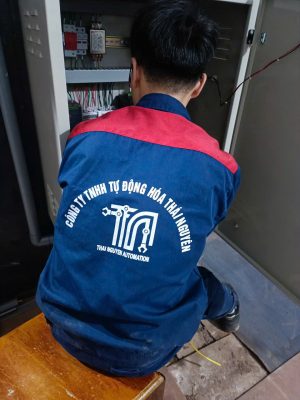

Lắp đặt tủ điều khiển giám sát các phụ tải

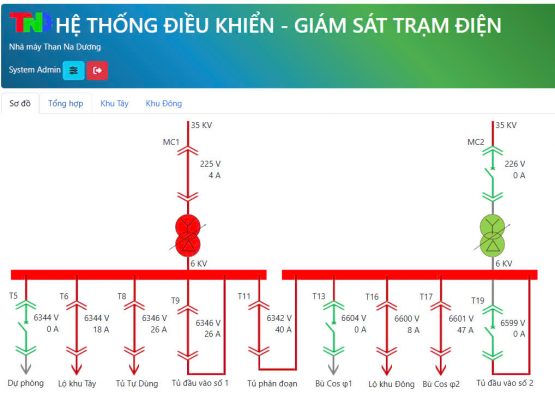

Màn hình Điều khiển giám sát Trạm điện cấp cho mỏ than Na Dương
Phía dưới, người vận hàn có thể quan sát được biểu đồ công suất của toàn trạm.

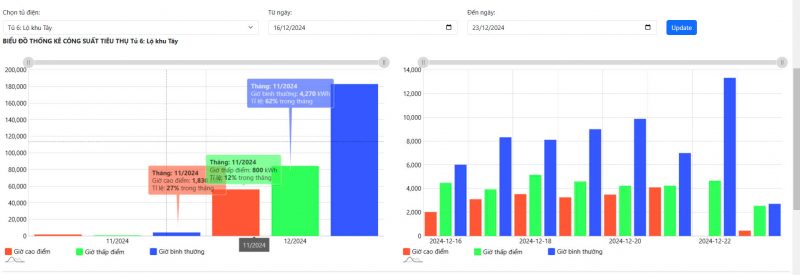

Biểu đồ công suất của trạm điện

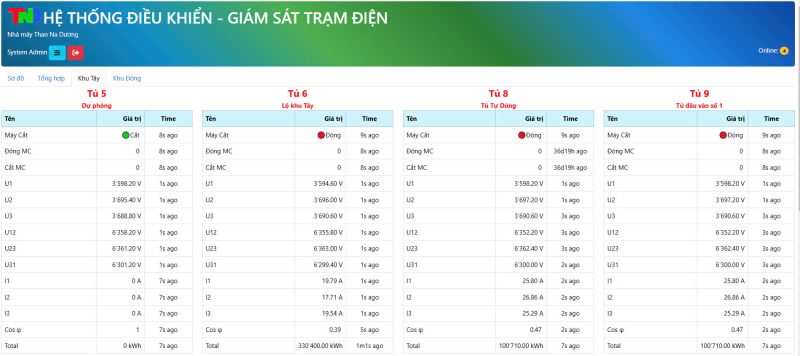

Phần chi tiết cho tác tủ máy cắt, người vận hành có thể quan sát các trạng thái của máy cắt, dòng điện điện áp trên các pha, công suất tiêu thụ của phụ tải máy cắt đó cung cấp.

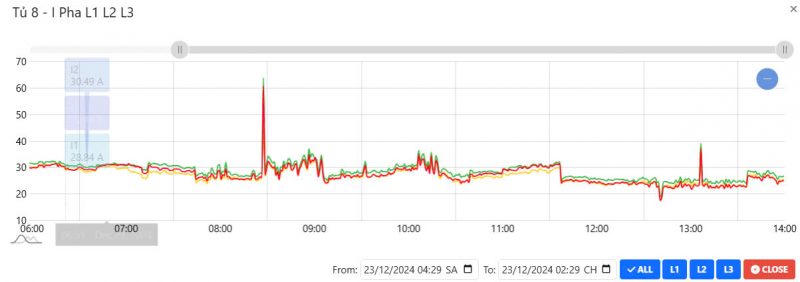

Các chỉ số dòng điện, điện áp,.. được lưu lại hoàn toàn tự động, người vận hành có thể quan sát dưới dạng đồ thị.
Biểu đồ điện áp tủ điện 5
Biểu đồ điện áp tủ điện 5
Người vận hành có thể lựa chọn các khoảng thời gian để tìm các khoảng thời gian quan sát phù hợp.
Quá trình điều khiển tại các trạm được thực hiện như sau:

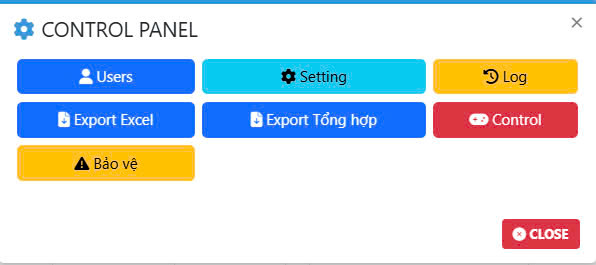

Các phần công cụ lựa chọn điều khiển
Các số liệu báo cáo được hệ thống tự động xuất qua file excell.

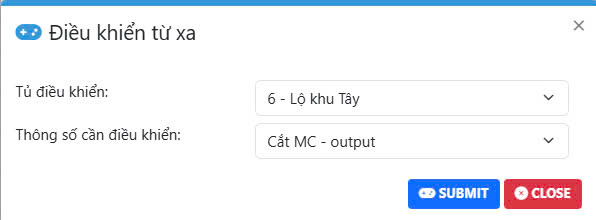

Quá trình chọn điều khiển từ xa cho tủ điều khiển Lộ khu tây
Do quá trình điều khiển xa, nên phần mềm giám sát yêu cầu người vận hành thao tháng theo đúng quy trình an toàn điện sau đó mới được điều khiển từ xa đóng/hoặc cắt trên tủ điện.

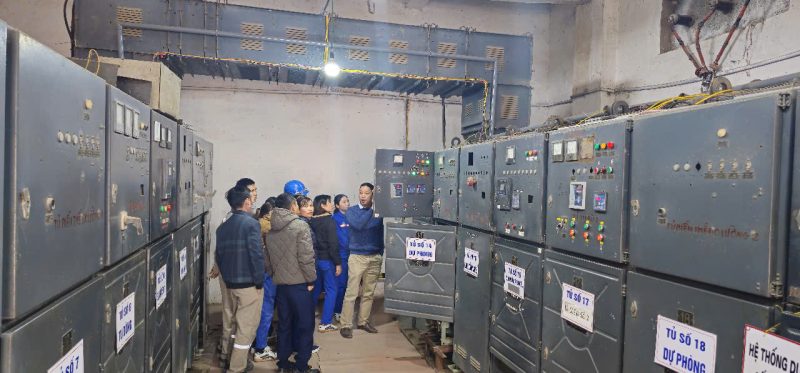

Công ty TNHH Tự động hóa Thái Nguyên hướng dẫn vận hành và bàn giao công nghệ cho nhân viên vận hành trạm điện.
Kết Luận: Hệ thống điều khiển giám sát trạm điện được thực hiện từ cải tạo hệ thống trạm điện cũ, có thể điều khiển đóng cắt từng lộ, đóng cắt từng tủ nguồn cấp nguồn cho nhà máy. Quá trình thao tác được điều khiển trên màn hình điều khiển giám sát từ xa. Quá trình thao tác của nhân viên vận hành, lịch sử trạng thái của hệ thống (cả camera giám sát) đều được lưu lại. Hệ thống cho phép cài đặt các thông số điện áp, dòng điện cần bảo vệ, cảnh báo mất pha, … Do vậy quá trình bảo vệ, quản lý năng lượng được chính xác.
